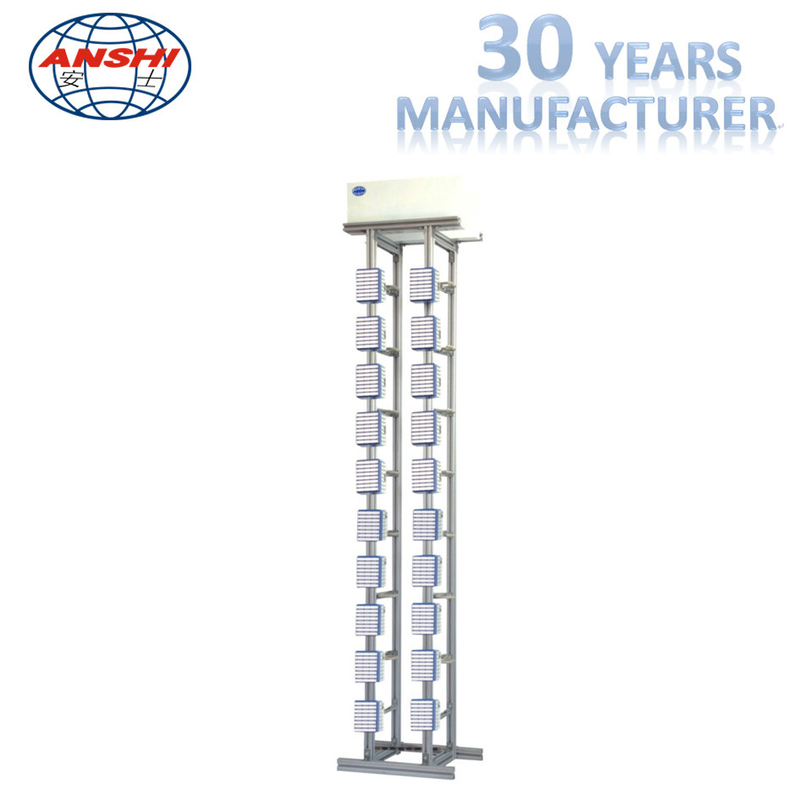

MPX 112 320/640 ระบบกรอบการกระจายดิจิตอล MPX286 120 โอห์มอนุมัติ ROHS

MPX 112 320 ระบบ 640 ระบบ Digital Distribution Frame 120 ohm

คุณสมบัติหลัก / คุณสมบัติพิเศษ / ข้อมูลทางเทคนิค:

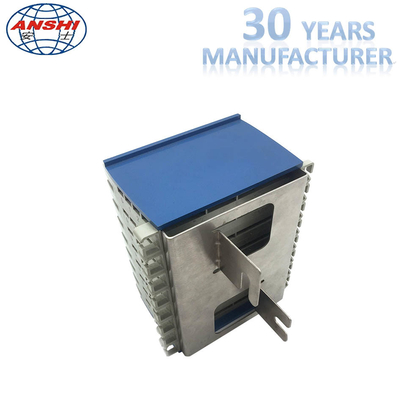

หน่วย AS-DDF-MK16 ใช้สำหรับการกระจายและถ่ายโอนสัญญาณดิจิตอลระหว่างอุปกรณ์ที่ใช้ซ้ำแบบดิจิตอลและกรอบการกระจายแบบดิจิทัลใช้สำหรับการกระจายและถ่ายโอนสัญญาณดิจิตอลระหว่างอุปกรณ์ที่ใช้ซ้ำแบบดิจิตอลและระบบสวิตช์ควบคุมโปรแกรม เช่นเดียวกับอุปกรณ์ที่ใช้ซ้ำแบบดิจิตอล

1, ด้วยโครงสร้างแบบเปิดพื้นผิวของเฟรมจะถูกพ่นด้วยพลาสติกอีพอกซีด้วยไฟฟ้าสถิตย์มีการยึดเกาะที่ดีทำให้มีรูปร่างที่ดีและมีสีอ่อน พื้นที่การจัดจำหน่ายกว้างขวางดูดีในรูปทรงและการเดินสายที่เรียบร้อยความจุขนาดใหญ่การติดตั้งที่สะดวกการจัดการที่ยืดหยุ่นและโครงสร้างที่ปรับได้

2, อัตราการทำงาน: 2Mb / s

3, ความต้านทานประสิทธิภาพ: 120Ω (สมดุล)

4, ความต้านทานระดับกลางระหว่างเทอร์มินัลกก: ไม่เกิน 7m โอห์มระหว่างกลางกกภายใต้เงื่อนไขการตรวจสอบมาตรฐาน;

5 อัตราส่วน Crosstalk: ≥60dB (50kHz ~ 3.1MHz)

6, การสูญเสียฉนวน: .40.4dB (50kHz ~ 3.1MHz);

7 การสูญเสียคลื่น: :18dB (50kHz ~ 3.1MHz);

8, ความต้านทานระดับกลาง: (AC) / 1 นาทีไม่มีการเจาะหรืออาร์ค

≥500V (ภายใต้เงื่อนไขการตรวจสอบมาตรฐาน);

ข ≥500V (หลังจากอุณหภูมิสูงต่ำ);

ค ≥250V (หลังความชื้น)

9, ความต้านทานของฉนวนระหว่างพื้นป้องกันแรงดันสูงและกรอบ: (500V (DC)

≥1× 103 MΩ (ภายใต้เงื่อนไขการตรวจมาตรฐาน);

ข ≥1× 102 MΩ (หลังอุณหภูมิสูงต่ำ);

ค ≥1× 20 MΩ (หลังความชื้น);

10, แรงดึงออก:

≥24 (dia.0.4)

ข ≥ 38 (dia.0.5)

ค ≥ 52 (dia.0.6)

d ≥ 96 (dia.0.8)

11, ชีวิต: 200 ครั้ง

rogramme ควบคุมระบบสวิตช์เช่นเดียวกับอุปกรณ์ใช้ซ้ำแบบดิจิตอลสภาพแวดล้อม: -5-40 องศาเซลเซียสความชื้นสัมพัทธ์ <85% (+30 องศาเซลเซียส) ความดันบรรยากาศ: 70-106Kpa

* วัสดุ: สแตนเลสและ cuprum, cuprum ชุบทองมากกว่านิกเกิล

* ประสิทธิภาพของการป้องกันการเผาไหม้: PBT (UL94V-0) หรือ ABS ป้องกันการเผาไหม้ (UL94V-0), การติดไฟได้มาตรฐาน GB / T 5169.7-1985;

* คุณสมบัติการก่อสร้าง: นำมาใช้การออกแบบแบบแยกส่วน, มีคุณสมบัติของแนวโน้มที่สง่างามและความอดทนสูง;

* แรงดึงออก: ดีบุกทองแดงและชุบเงิน (20-40 นิ้ว) แรงดึงออกไม่น้อยกว่า 25N

* ความต้านทานระดับกลางระหว่างเทอร์มินอลรีด: ไม่เกิน 7m โอห์มระหว่างตัวกลางรีดภายใต้เงื่อนไขการตรวจสอบมาตรฐาน;

* ความต้านทานระดับกลาง: ไม่เกิน 3 เมตรโอห์มภายใต้เงื่อนไขการตรวจมาตรฐาน

* สมรรถภาพสมรรถภาพ: 120Ω (สมดุล)

* อัตราการทำงาน: 2Mb / s

* ความต้านทานของฉนวน: 1000MΩ / 500V (DC)

* ความต้านทานต่อแรงดันไฟฟ้า: ไม่มีการแตกหรือโค้งเป็นเวลา 1 นาทีภายใต้ 1KV (DC)

* อัตรา Crosstalk: ≥60dB (50KHz-210MHz)

* การสูญเสียปลั๊กอิน: .40.4dB (50KHz-210MHz)

* การสูญเสียคลื่นกลับ: ≥18dB (50KHz-210MHz)
