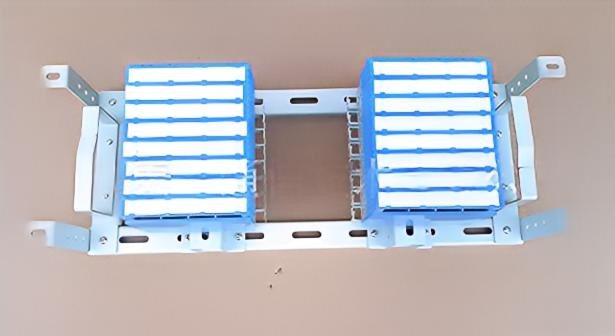

MPX 112 320/640 ระบบกรอบการกระจายดิจิตอล MPX286 120 โอห์มอนุมัติ ROHS

MPX 112 320 ระบบ 640 ระบบ การจัดจําหน่ายดิจิตอล Frame 120 ohm

รายละเอียดหลัก / คุณสมบัติพิเศษ / ข้อมูลเทคนิค:

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, และในส่วนของอุปกรณ์การใช้ใหม่ดิจิตอล

1, ด้วยโครงสร้างที่เปิด, พื้นผิวของกรอบถูกฉีดด้วยพลาสติก epoxy โดยไฟฟ้าสแตติก, ด้วยความแน่นแข็ง, มันดูสวยในรูปร่างและสีเบา. พื้นที่การกระจายมีพื้นที่กว้าง,มันดูดีในรูปร่างและเรียบร้อยในสายไฟความจุขนาดใหญ่ การติดตั้งที่สะดวกสบาย การจัดวางแบบยืดหยุ่น และการสร้างแบบจําแนก

2, อัตราการทํางาน: 2Mb/s

3, อุปทานการทํางาน: 120Ω ((สมดุล)

4, ความต้านทานระหว่างปลายสตางค์: ไม่เกิน 7m ohm ระหว่างสตางค์ ภายใต้สภาพการตรวจสอบมาตรฐาน

5, อัตราการสื่อข้ามสาย: ≥60dB ((50kHz ~ 3.1MHz)

6, การสูญเสียความละเอียด: ≤0.4dB ((50kHz ~ 3.1MHz);

7, การสูญเสียคลื่นกลับ ≥18dB ((50kHz ~ 3.1MHz);

8, ความต้านทานระยะกลาง: (AC) / 1 นาที ไม่มีการเจาะหรือเส้นโค้ง

a ≥500V ((ภายใต้สภาพการตรวจสอบแบบมาตรฐาน)

b. ≥500V ((หลังจากอุณหภูมิสูงต่ํา );

c. ≥250V (หลังความชื้น)

9, ความต้านทานการปิดระหว่างพื้นคุ้มกันความแรงสูงและกรอบ: (500V(DC)

a ≥1×103 MΩ ((ภายใต้สภาพการตรวจสอบมาตรฐาน);

b. ≥1×102 MΩ(หลังจากอุณหภูมิสูงต่ํา)

c. ≥ 1 × 20 MΩ ((หลังจากความชื้น);

10,แรงดึงออก:

a. ≥ 24 วัน0.4)

b. ≥ 38 ((dia.0.5)

c. ≥ 52 วัน0.6)

d. ≥ 96 ((dia.0.8)

11อายุ: 200 ครั้ง

ระบบการสลับที่ควบคุมด้วยโปรแกรม และในหมู่อุปกรณ์การใช้ใหม่แบบดิจิตอล สภาพสภาพแวดล้อม: -5-40 องศาเซลเซียส; ความชื้นสัมพันธ์ <85% (+30 องศาเซลเซียส)70-106Kpa

* วัสดุ: สแตนเลสและทองแดงทองแดงทองแดงทองแดงทองแดงทองแดงทองแดง

* ผลงานของป้องกันการเผาไหม้: PBT (UL94V-0) หรือป้องกันการเผาไหม้ ABS (UL94V-0), ความสามารถในการเผาไหม้ตามมาตรฐาน GB / T 5169.7-1985;

* คุณลักษณะการสร้าง: ใช้การออกแบบแบบแบบจําลอง มีคุณลักษณะของลักษณะที่สวยงามและความทนทานสูง

*แรงดึงออก: ทองแดงทองเหลืองและเงิน plating (20-40 นิ้ว),แรงดึงออกไม่น้อยกว่า 25N,

* ความต้านทานระหว่างระหว่างปลายกิ่ง: ไม่เกิน 7m ohm ระหว่างกิ่งระหว่างในสภาพการตรวจสอบมาตรฐาน

* ความต้านทานระยะกลาง: ไม่เกิน 3m ohm ภายใต้สภาพการตรวจสอบมาตรฐาน

* อุปทานการทํางาน:120Ω ((สมดุล)

* อัตราการทํางาน:2Mb/s

* ความต้านทานการปิด:1000MΩ/500V ((DC)

* ความต้านทานต่อความกระชับกําลัง: ไม่มีการเสียหรือวงศ์สําหรับ 1 นาทีภายใต้ 1KV ((DC)

* อัตราการสื่อข้ามสาย:≥60dB ((50KHz-210MHz)

* การสูญเสียการติดต่อ: ≤0.4dB (50KHz-210MHz)

* การสูญเสียคลื่นกลับ ≥18dB (50KHz-210MHz)
