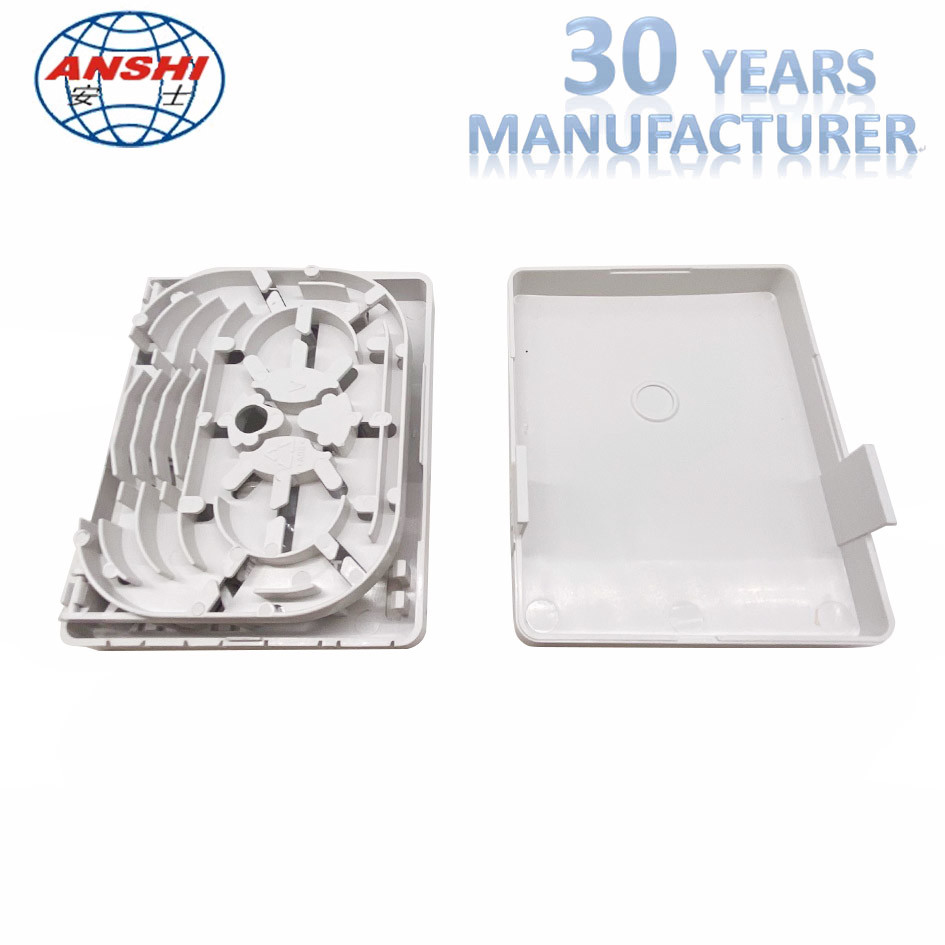

กล่องเทอร์มินัลใยแก้วนำแสง 8 พอร์ต FTTH วัสดุพลาสติก ABS

กล่องกระจาย FTTH 8 พอร์ตกล่องเทอร์มินัลใยแก้วนำแสงในร่มขนาดเล็กพลาสติก ABS

การแนะนำ:

Fiber Optic Terminal Box รุ่น FTTH ได้รับการพัฒนาขึ้นใหม่โดยบริษัทของเราสำหรับการประยุกต์ใช้ FTTHกล่องมีน้ำหนักเบาและกะทัดรัด เหมาะอย่างยิ่งสำหรับการเชื่อมต่อป้องกันสายไฟเบอร์และหางหมูใน FTTH

1. คุณสมบัติของกล่อง

1.1 กล่องนี้สามารถใช้สำหรับการใช้งานแบบติดผนังและแบบตั้งโต๊ะ

1.2 ฐานและฝาปิดของกล่องใช้วิธี "คลิปหนีบกระดาษ" ซึ่งเปิดและปิดได้ง่ายและสะดวก

1.3 สามารถใช้สำหรับอะแดปเตอร์เช่น SC,FC, LC Duplex;

1.4 ความจุสูงสุดคือ 8 เส้นใย

2. เส้นทางไฟเบอร์และส่วนประกอบหลักของกล่อง

3. วิธีการติดตั้ง

3.1 เปิดบรรจุภัณฑ์ของกล่องเพื่อตรวจสอบส่วนประกอบทั้งหมดดู Pic2 ต่อไปนี้ (อะแดปเตอร์เป็นส่วนประกอบเสริม

3.2 กดด้านหน้าของกล่อง ดึงฝาครอบออกแล้วเลื่อนไปด้านหลัง

3.3 สายไฟเบอร์สำหรับเดินสายในอาคารจำเป็นต้องนำไปยังตำแหน่งที่ยึดกล่องขั้วต่อ ความยาวของปอกประมาณ 120 ซม. จากปลาย

3.4 เหมาะสำหรับการกำหนดเส้นทางสองวิธี: การกำหนดเส้นทางแบบมืดและการกำหนดเส้นทางแบบขวา ดูการกำหนดเส้นทางแบบมืดในรูป Pic6 ดูการกำหนดเส้นทางแบบขวาใน Pic7/8

3.5 สายไฟเบอร์ภายนอกนำในถาดไฟเบอร์ผ่านเต้ารับสายเคเบิลของถาด ดังภาพ 9/10

3.6 การติดตั้งอะแดปเตอร์ การเสียบปลั๊กหางหมู การสอดหางเปียเข้าไปในถาดประกบชอบรูปที่ 11/12/56

3.7 ประกบตามปกติ จากนั้นใส่ท่อป้องกันการประกบเข้าในช่องของถาดชอบภาพ 14/15/59

4. การติดตั้งและการใช้งาน

4.1 ตามขนาดของกล่อง เจาะรู M4 expand bolt เป็น Pic17/18

4.2 เคาะสลักขยายพลาสติกเข้าไปในรู

4.3 ยึดกล่องกับผนังด้วยสกรูเกลียวปล่อย 4×25 ตามภาพที่ 20/21

4.4 ปิดถาดและกล่องขั้วต่อ

5. ดัชนีทางเทคนิคหลัก

5.1 อุณหภูมิสิ่งแวดล้อม:-25°C~40°C;

5.2 ความจุสูงสุด: 4 เส้นใย;

5.3 ประเภทของสายไฟเบอร์ที่เหมาะสม: สายไฟเบอร์ภายในอาคาร 4 ไฟเบอร์;

5.4 ขนาด : 150*110*30มม
